一體式電磁流量計是依據法拉第電磁感應定律原理用來測量密閉管道中電導率大于5μs/cm的液體的體積流量的。
一體式電磁流量計選型原則
在保證滿足測量現場的工況條件下達到電磁流量計使用的精度和功能要求，力求做到測量精度高、穩定性好、價格適宜。
使用設計單位應提供的資料
1）工藝管徑和流量范圍：由此決定我們選擇電磁流量計的口徑以及是否需要用異徑管道安裝。
2）使用環境工況條件要素：現場對電磁流量計的防護等級、隔爆要求、電源電壓、工藝管道的材質（金屬管道與絕緣管道決定電磁流量計的接地要求）。
3）被測量介質的物理化學性能：液體的電導率、溫度、壓力、是否含有固體顆粒成分、氣泡、腐蝕性：以上決定我們對電磁流量計的電極形式以及電磁流量計的襯里材料的選擇。
4）對電磁流量計的結構要求：一體式電磁流量計還是分體式電磁流量計的選擇，分體式應提供信號電纜的長度要求。
5）對電磁流量計輸出信號、顯示內容、通訊接口及自診斷功能的要求：以確定選擇轉換器的顯示。
一體式電磁流量計磁路系統作用:
   智能型電磁流量計是產生均勻的直流或交流磁場。直流磁路用長久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小。但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之產蝗內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，長久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
一體式電磁流量計測量導管作用：
  　測量導管是儀表的一個外圍部件，它的材質選擇也會對信號產生不同影響，是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。所以我們選擇智能型電磁流量計的時候要根據不同介質，不同壓力，不同腐蝕性來選擇不同材質。

正確的選用電磁流量計是保證用好電磁流量計的前提條件。但流量計的正確接線也是至關重要的。

• 電磁流量計若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。

• 激磁電纜可選用Yz中型橡套電纜，其長度與信號電纜一樣。

• 信號電纜必須與其它電源嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起應分別單獨穿在鋼管內。

• 電磁流量計信號電纜和激磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接好接頭。

• 電纜進入電磁流量計傳感器電氣接口時，在端口處再做成U型，這樣可以防止雨水滲透到傳感器中。

一體式電磁流量計接線

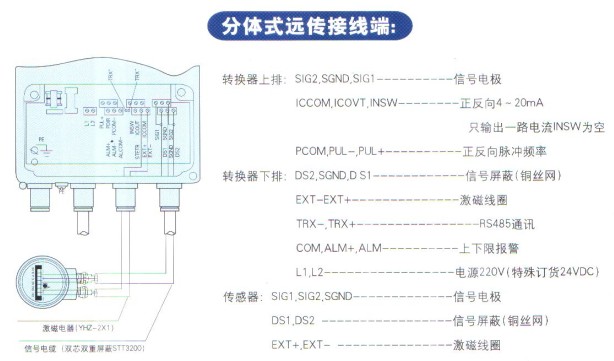

分體式電磁流量計接線
